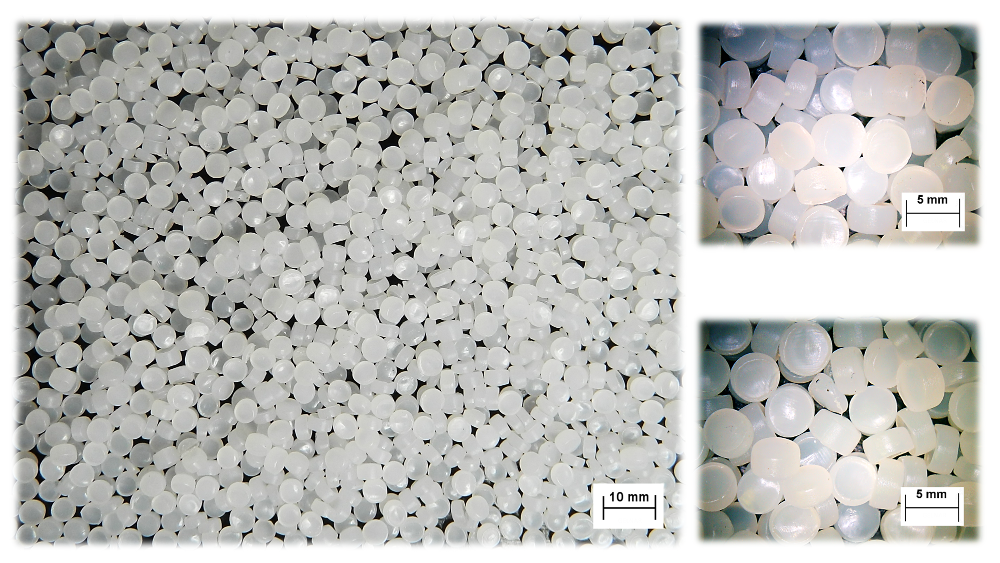

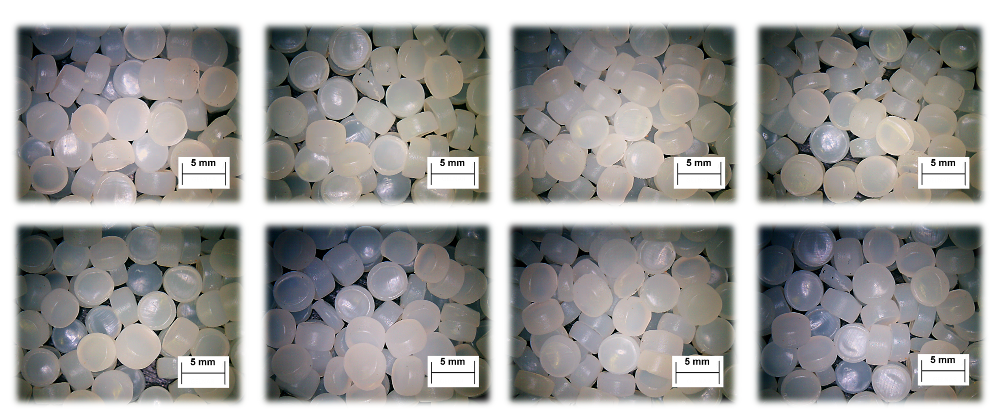

WHITE PLASTIC LENTILS

ANGLE OF INTERNAL FRICTION

MATERIAL/NUMBER OF MEASUREMENT	PHIE(°)	PHILIN(°)	PHISF(°)
WHITE PLASTIC LENTILS 1	33,9	33,8	32,7
WHITE PLASTIC LENTILS 2	33,3	33,1	31,3
WHITE PLASTIC LENTILS 3	34,2	33,9	32,0
WHITE PLASTIC LENTILS 4	33,8	33,3	31,5
WHITE PLASTIC LENTILS 5	33,4	33,0	31,0
WHITE PLASTIC LENTILS 6	32,4	32,1	30,9
WHITE PLASTIC LENTILS 7	31,5	31,0	31,3
WHITE PLASTIC LENTILS 8	33,4	33,2	31,4
WHITE PLASTIC LENTILS 9	33,0	32,6	31,4
WHITE PLASTIC LENTILS 10	33,9	33,7	31,6
WHITE PLASTIC LENTILS 11	33,0	32,5	31,3
WHITE PLASTIC LENTILS 12	32,6	32,4	30,7
WHITE PLASTIC LENTILS 13	34,1	33,5	31,5
WHITE PLASTIC LENTILS 14	32,9	32,7	31,6
WHITE PLASTIC LENTILS 15	33,8	33,8	31,1
WHITE PLASTIC LENTILS 16	33,3	31,9	31,8
WHITE PLASTIC LENTILS 17	35,0	34,5	34,2
WHITE PLASTIC LENTILS 18	33,1	33,1	32,4
WHITE PLASTIC LENTILS 19	34,4	34,1	32,1
WHITE PLASTIC LENTILS 20	32,4	32,2	31,0
WHITE PLASTIC LENTILS 21	36,0	35,4	33,1
WHITE PLASTIC LENTILS 22	33,4	33,4	31,1
WHITE PLASTIC LENTILS 23	33,6	33,6	31,6
WHITE PLASTIC LENTILS 24	34,0	33,6	32,1
WHITE PLASTIC LENTILS 25	33,5	32,9	31,7
WHITE PLASTIC LENTILS 26	34,3	34,3	32,4
WHITE PLASTIC LENTILS 27	32,7	32,7	31,5
WHITE PLASTIC LENTILS 28	32,9	32,8	30,9
WHITE PLASTIC LENTILS 29	32,0	32,0	30,5
WHITE PLASTIC LENTILS 30	32,8	32,3	30,1

	PHIE (°)	PHILIN (°)	PHISF (°)
Minimum measured value	31,5	31,0	30,1
Maximum measured value	36,0	35,4	34,2
Standard deviation of measurement	0,9	0,9	0,8
Arithmetical mean diameter	33,4	33,1	31,6
Mean deviation	0,7	0,7	0,6

DISTIBUTION SIZE OF THE PARTICLES

MATERIAL/NUMBER OF MEASUREMENT	Q3 10% – (µm)	Q3 50% – (µm)	Q3 90% – (µm)
WHITE PLASTIC LENTILS 1	4176	4506	4811
WHITE PLASTIC LENTILS 2	4203	4522	4855
WHITE PLASTIC LENTILS 3	4196	4519	4849

	Q3 10% – (µm)	Q3 50% – (µm)	Q3 90% – (µm)
Minimum measured value	4176	4506	4811
Maximum measured value	4203	4522	4855
Standard deviation of measurement	11,4	6,9	19,5
Arithmetical mean diameter	4191,7	4515,7	4838,3
Mean deviation	10,4	6,4	18,2
