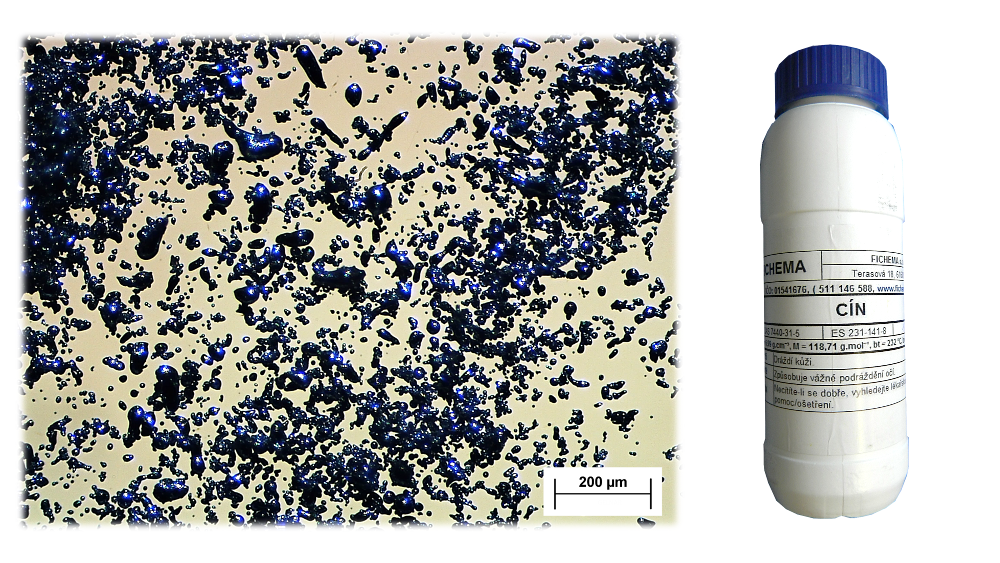

TIN POWDER

ANGLE OF INTERNAL FRICTION

	PHIE(°)	PHILIN(°)	PHISF(°)
TIN POWDER  1	34,3	34,3	33,3
TIN POWDER  2	34,8	34,7	33,4
TIN POWDER  3	34,9	34,8	33,7
TIN POWDER  4	34,6	34,6	33,5
TIN POWDER  5	34,4	34,3	33,7
TIN POWDER  6	35,3	35,3	34,0
TIN POWDER  7	34,0	34,0	33,1
TIN POWDER  8	34,2	34,2	33,6
TIN POWDER  9	35,1	35,0	33,8
TIN POWDER  10	34,8	34,7	33,6
TIN POWDER  11	31,7	31,6	30,7
TIN POWDER  12	30,8	30,7	29,7
TIN POWDER  13	31,8	31,5	30,6
TIN POWDER  14	30,7	30,5	29,8
TIN POWDER  15	32,0	32,0	30,9
TIN POWDER  16	32,0	31,9	30,7
TIN POWDER  17	30,4	30,4	29,3
TIN POWDER  18	30,9	30,8	30,1
TIN POWDER  19	30,6	30,5	29,6
TIN POWDER  20	31,0	30,9	30,0
TIN POWDER  21	30,6	30,6	29,6
TIN POWDER  22	30,5	30,5	29,6
TIN POWDER  23	30,5	30,5	29,7
TIN POWDER  24	31,1	31,1	30,4
TIN POWDER  25	30,7	30,7	29,6
TIN POWDER  26	31,1	31,1	29,9
TIN POWDER  27	30,6	30,6	29,7
TIN POWDER  28	31,1	31,1	30,4
TIN POWDER  29	31,2	31,2	30,0
TIN POWDER  30	31,0	31,0	30,4

	PHIE (°)	PHILIN (°)	PHISF (°)
Minimum measured value	30,4	30,4	29,3
Maximum measured value	35,3	35,3	34,0
Standard deviation of measurement	1,8	1,8	1,7
Arithmetical mean diameter	32,2	32,2	31,2
Mean deviation	1,6	1,6	1,6

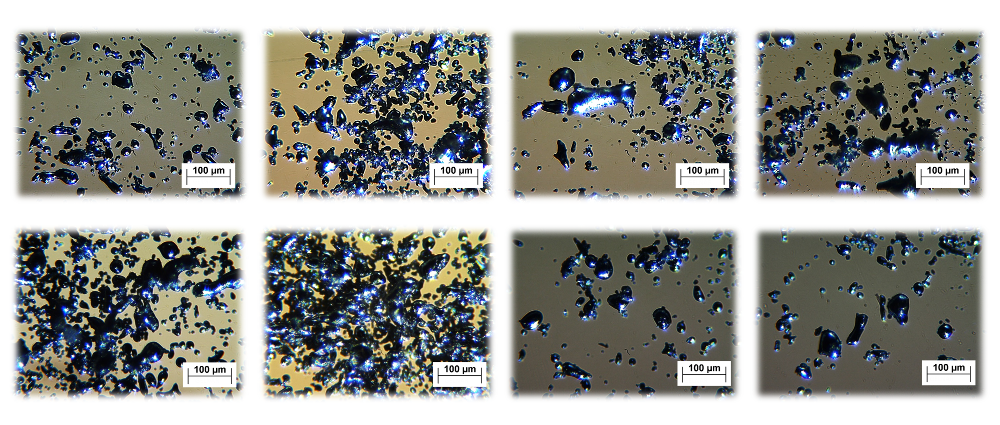

DISTIBUTION SIZE OF THE PARTICLES

MATERIAL/NUMBER OF MEASUREMENT	Q3 10% – (µm)	Q3 50% – (µm)	Q3 90% – (µm)
TIN POWDER 1	8,3	26,4	54,5
TIN POWDER 2	8,6	25,8	53,4
TIN POWDER 3	8,6	25,5	53,1
TIN POWDER 4	8,6	25,3	52,8
TIN POWDER 5	8,6	25,0	52,3
TIN POWDER 6	8,7	25,0	52,4
TIN POWDER 7	8,7	24,7	52,3
TIN POWDER 8	8,6	24,8	52,6
TIN POWDER 9	8,7	24,7	52,2
TIN POWDER 10	8,6	24,4	52,0

	Q3 10% – (µm)	Q3 50% – (µm)	Q3 90% – (µm)
Minimum measured value	8,3	24,4	52,0
Maximum measured value	8,7	26,4	54,5
Standard deviation of measurement	0,1	0,6	0,7
Arithmetical mean diameter	8,6	25,2	52,7
Mean deviation	0,1	0,5	0,6
