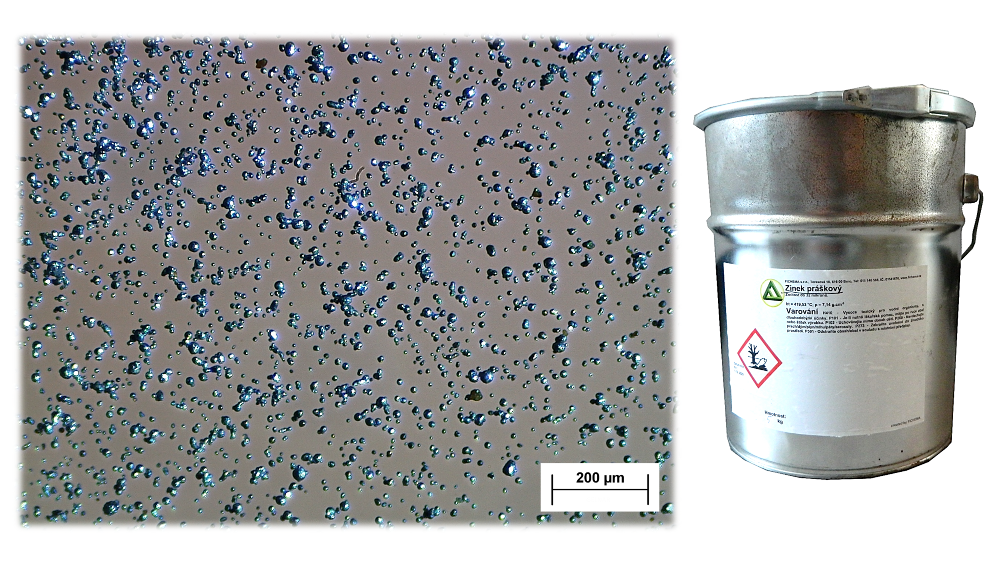

ZINC POWDER

ANGLE OF INTERNAL FRICTION

	PHIE(°)	PHILIN(°)	PHISF(°)
ZINC POWDER 1	30,4	29,5	29,5
ZINC POWDER 2	29,9	29,1	28,8
ZINC POWDER 3	29,3	28,8	28,2
ZINC POWDER 4	29,9	29,1	28,7
ZINC POWDER 5	30,3	29,6	28,9
ZINC POWDER 6	30,5	29,8	29,1
ZINC POWDER 7	29,7	29,3	28,3
ZINC POWDER 8	30,0	29,4	28,8
ZINC POWDER 9	29,9	29,3	28,7
ZINC POWDER 10	30,0	29,1	28,8
ZINC POWDER 11	29,7	29,2	28,5
ZINC POWDER 12	29,8	29,1	28,6
ZINC POWDER 13	29,6	29,0	28,6
ZINC POWDER 14	29,7	29,2	28,7
ZINC POWDER 15	29,5	29,4	28,4
ZINC POWDER 16	29,9	29,5	28,7
ZINC POWDER 17	29,7	29,2	28,6
ZINC POWDER 18	29,9	29,6	28,7
ZINC POWDER 19	29,8	29,1	28,6
ZINC POWDER 20	30,0	29,7	28,8
ZINC POWDER 21	29,9	29,9	28,7
ZINC POWDER 22	30,7	30,7	29,4
ZINC POWDER 23	30,1	30,1	28,9
ZINC POWDER 24	29,5	29,5	28,4
ZINC POWDER 25	29,7	29,7	28,4
ZINC POWDER 26	30,1	30,1	28,9
ZINC POWDER 27	29,9	29,9	28,8
ZINC POWDER 28	29,9	29,9	28,8
ZINC POWDER 29	30,1	30,1	28,9
ZINC POWDER 30	30,7	30,7	29,4

	PHIE (°)	PHILIN (°)	PHISF (°)
Minimum measured value	29,3	28,8	28,2
Maximum measured value	30,7	30,7	29,5
Standard deviation of measurement	0,3	0,5	0,3
Arithmetical mean diameter	29,9	29,6	28,8
Mean deviation	0,2	0,4	0,2

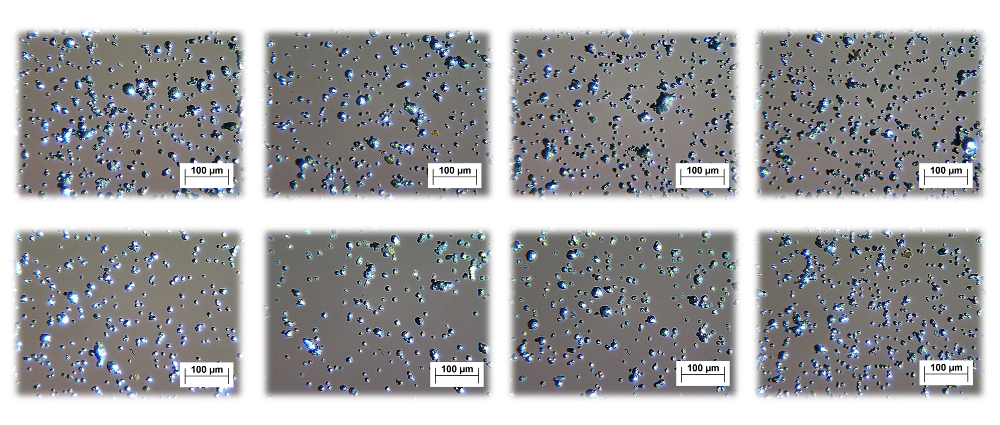

DISTIBUTION SIZE OF THE PARTICLES

MATERIAL/NUMBER OF MEASUREMENT	Q3 10% – (µm)	Q3 50% – (µm)	Q3 90% – (µm)
ZINC POWDER 1	7,5	14,0	23,0
ZINC POWDER 2	6,9	13,8	21,8
ZINC POWDER 3	8,6	15,8	25,2
ZINC POWDER 4	8,7	15,5	24,1
ZINC POWDER 5	8,5	15,6	24,2
ZINC POWDER 6	8,2	15,4	24,2
ZINC POWDER 7	8,2	15,6	24,5
ZINC POWDER 8	8,2	15,8	24,6
ZINC POWDER 9	8,3	16,1	25,3
ZINC POWDER 10	8,4	16,3	26,0

	Q3 10% – (µm)	Q3 50% – (µm)	Q3 90% – (µm)
Minimum measured value	6,9	13,8	21,8
Maximum measured value	8,7	16,3	26,0
Standard deviation of measurement	0,5	0,8	1,1
Arithmetical mean diameter	8,2	15,4	24,3
Mean deviation	0,4	0,6	0,8
